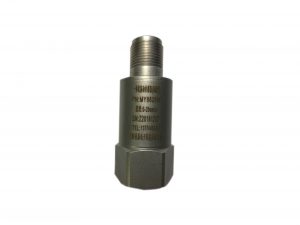

MY8605一体化振动传感器(磁电式)

分享给朋友:
来源:上海曼易电子科技有限公司 浏览:2,466 次

MY8605一体化振动传感器是将MY8600振动速度传感器和精密测量电路集成在一起,构成高精度振动测量系统,把振动速度有效值和振动位移峰峰值变送成标准的4-20毫安电流输出,直接连接DCS、PLC或其它设备,该产品性能稳定,使用方便,是水泥厂,电厂,钢厂等有控制系统的工厂监测设备绝对振动的理想选择。







技术参数:

1  频率响应:5~1000 Hz

2  自振频率:10Hz

3  测量范围:0~100mm/s(有效值);0-2000um(峰峰值)  客户选定

4  信号输出:4~20mA(±0.05mA)

5  输出阻抗:≤500Ω

6  工作电压:DC24V±10%

7  接线方式:二线制

8  测量方向:通用

9  使用环境: -40℃~100℃  ; -40℃~200℃(定制)   相对湿度 ≤90%

10 外形尺寸:φ30×70mm

11 安装螺钉:M10*1.5 *10mm或磁吸座安装

12 重    量:约200g

安装使用:

1,安装位置:安装于被测振动点上,将传感器底部用螺钉或磁座固定在被测壳体上,然后将传感器拧在上面即可。

2,接线说明:棕色导线接DC24V电源正端,蓝色导线接DC24V电源负端,同时棕色和蓝色导线也是4~20mA输出引线。连接导线要求有良好的绝缘性能,采用二芯屏蔽电缆,两线制接线图:
